Mis on Flowchart diagrammid?

Vooskeem (Flowchart) on visuaalne esitus protsessist või töövoost, mis kasutab erinevaid sümboleid ja nooli, et näidata samm-sammult toiminguid, otsuseid ja voogusid.
Vooskeeme kasutatakse sageli äriprotsesside, algoritmide ja süsteemide töövoogude modelleerimiseks ning analüüsimiseks.

Flowchart sümbolid

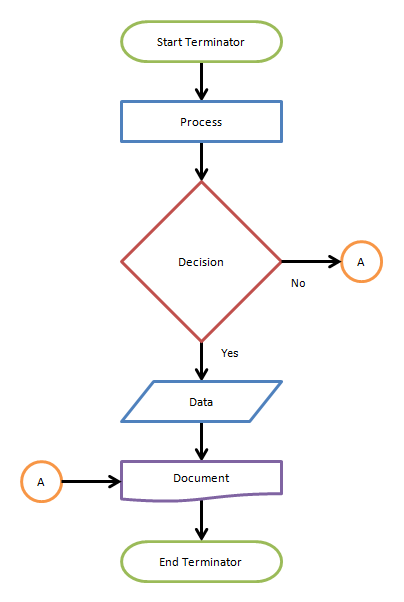

Vooskeemides kasutatakse erinevaid sümboleid, millest levinumad on:

• Algus/Lõpp :Ovaal, mis tähistab protsessi algust või lõppu.


• Tegevus :Ristkülik, mis esindab ühte tegevust või toimingut protsessis.


• Otsus :Romb, mis näitab otsusepunkti, kus protsess võib jaguneda erinevatesse suundadesse sõltuvalt tingimusest.


• Andmevoog :Rööpkülik, mis esindab andmete sisestamist või väljundit protsessis.


• Nooled (Flowlines):Nooled näitavad protsessi voogu ja ühendavad erinevaid sümboleid.


• Konnektor :Ring, mis ühendab mitut suuremat skeemi osa

BTC kalkulaatori näidis vooskeem
